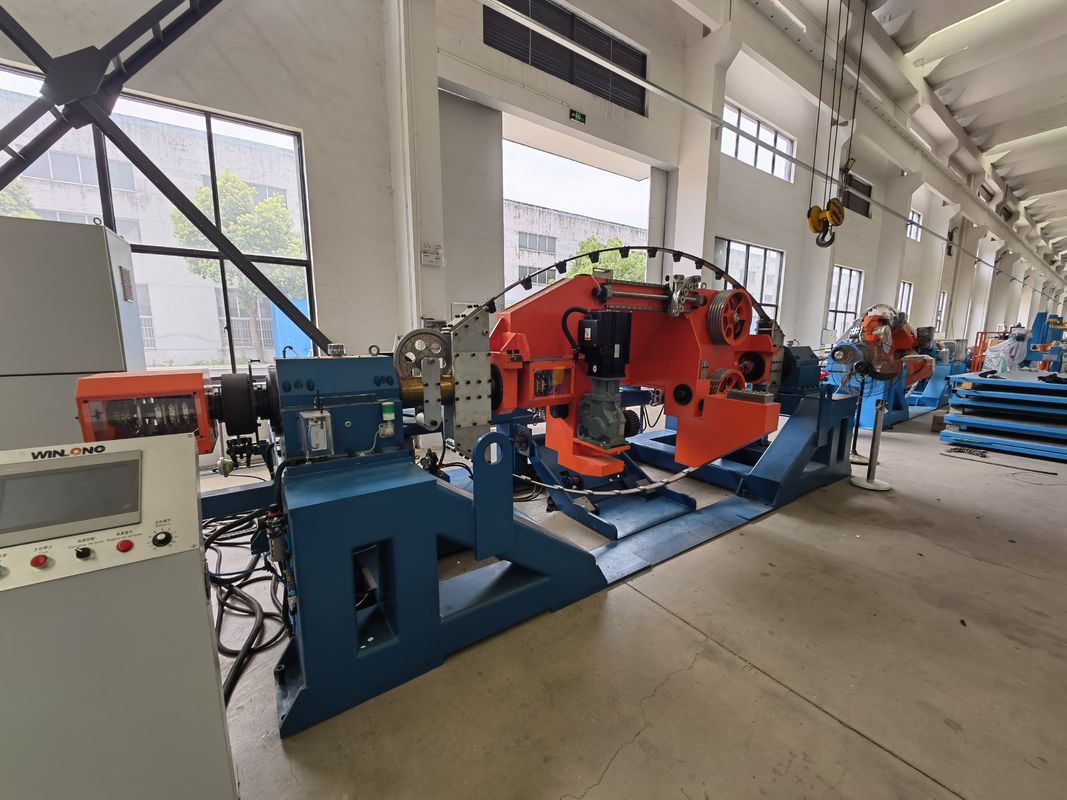

140 M/Min Hoge snelheid Dubbel Twist Koper Aluminium Kabel Strander Met Carbon Fiber Bow Tubular Strander vervanging
  • 140 M/Min Hoge snelheid Dubbel Twist Koper Aluminium Kabel Strander Met Carbon Fiber Bow Tubular Strander vervanging
  • 140 M/Min Hoge snelheid Dubbel Twist Koper Aluminium Kabel Strander Met Carbon Fiber Bow Tubular Strander vervanging
140 M/Min Hoge snelheid Dubbel Twist Koper Aluminium Kabel Strander Met Carbon Fiber Bow Tubular Strander vervanging

140 M/Min Hoge snelheid Dubbel Twist Koper Aluminium Kabel Strander Met Carbon Fiber Bow Tubular Strander vervanging

Merknaam Jiangsu Hopda Machinery
Model Number 1250
Productgegevens
Inlet wire diameter:
Cu: φ 1.0 mm- φ3.2 mm/ 7 pieces; Al:φ1.6mm-φ3.2mm/7 pieces
Stranded cross-sectional area:
hard structure conductor 4-35mm², soft structure 4-50 mm2.
Lay length range:
35 - 400mm, touch screen setting and automatic calculation adjustment.
Stranded wire diameter:
Soft copper wire stranded outer diameter 3.0 mm -φ20 mm (using imported rotating mold)
Take-up reel diameter:
φ1250mm
Power supply:
380V 50HZ (or according to customer requirements).
Loading weight:
3500KG
Markeren:

140 M/Min dubbel draaiend strand

,

High Speed Double Twist Strander

,

Koperen aluminium kabel met dubbele draaiing

Betaling en verzendvoorwaarden
Payment Terms
T/T
Productbeschrijving

Producttoepassing:

Het is geschikt voor het stranden van koperdraden en aluminium draden of het dubbel-pitch stranden van zeven-streng kern draden van kabels met een geleider doorsnede oppervlakte minder dan 50 mm2.





Technische specificatie:

Inlaatdraaddiameter Voor zachte koperdraad met strengen: φ 1,0 mm- φ3,2 mm/ 7 stuks
Voor aluminiumdraad: φ1,6 mm-φ3,2 mm/7 stuks
De oppervlakte van de gestreepte doorsnede Hardstructuur geleider 4-35 mm2, zachte structuur 4-50 mm2.
Bereik van de leglengte 35 - 400 mm, aanraakscherminstelling en automatische berekeningsinstelling.
De diameter van het getrokken draad Zwakke koperdraad met een buitenste diameter van 3,0 mm -φ20 mm (met ingevoerde roterende malen)
Draaiingsrichting S, Z. (U kunt elke richting van links en rechts draaien kiezen)
Rotatiesnelheid 800 RPM/Max. Normale productiesnelheid 720 (de snelheid van het eindproduct is 140 meter/min)
Kracht draaiende servomotor van 42 kW + speciale omvormerbesturing
Tractie - 32 kW servomotor + speciale omvormerbesturing
Terugspoelen - Servomotor van 7,5 kW + speciale omvormerbesturing
Doortrekkende motor met een vermogen van 750 W
De diameter van de opnemerrol φ1250 mm
Laadgewicht 3500 kg
Stroomvoorziening 380V 50HZ (of volgens de eisen van de klant).
Verpakkings- en losmethoden elektro-hydraulisch tillen, laden en lossen van pallets
Design voor een laag geluidsniveau Geluidsdichte beschermingsmethode, laag geluid.
Bremsing pneumatische remschijf.
Controle PLC-besturing.
Servo Control.
Ontkoppeling uitschakeling indicatie.
Stop als je de meter bereikt.
Beveiligingsgrenscontrole.
In-machine verlichtingscontrole.
Werkklooddruk 6 kg/cm2





Productbeschrijving:

Onze productielijn met 1250 double-twist stranding bestaat hoofdzakelijk uit de pay-off stand, de magnetische poederspanningsstand, de roterende draadassemblagestand en de double-twist stranding host.



De stranding host is uitgerust met een communicatiemodule voor valutaverdeling.het verminderen van de mogelijkheid van mulfunctie.

140 M/Min Hoge snelheid Dubbel Twist Koper Aluminium Kabel Strander Met Carbon Fiber Bow Tubular Strander vervanging 0

Met behulp van de communicatiemodule is het ons gelukt om het aantal circuits tot slechts drie te beperken.De onderstaande afbeelding toont de stroomcollector waar de circuits zijn aangesloten op alle elektrische componenten van de strander.

140 M/Min Hoge snelheid Dubbel Twist Koper Aluminium Kabel Strander Met Carbon Fiber Bow Tubular Strander vervanging 1
