Producttoepassing:
Onze dubbel-twist strander is toepasbaar voor het draaien van multi-streng blote koperen, aluminium en aluminium legering draden, evenals gecoate kern draden met inbegrip van rubber draden, stroom draden,en besturingskabelsOns model verschilt van de andere in de volgende belangrijke aspecten:
- De lijnsnelheid kan maximaal 140 m/min bereiken.
- Een geavanceerd temperatuurcontrolesysteem, gecombineerd met een krachtige compressor, maakt het mogelijk om continu te werken.
- Het booggedeelte van koolstofvezel biedt extra stijfheid en is licht in ontwerp.
- Een intelligente communicatiemodule helpt om het aantal circuits te verminderen.
- De servomotor kan tot 15% van het energieverbruik besparen.
Technische specificatie:
| Specificaties/model |
DTE-1250D |
DTE-1600D |
DTE-2000D |
| Inlaatdraaddiameter ((mm) |
Ø1.0-3.0 |
Ø1,5-4.8 |
Ø1,5-4.8 |
| De verpakking van het voertuig moet in overeenstemming zijn met de voorschriften van punt 6.1. |
3.5-70 |
16-240 |
16-240 |
| Vergrendelde sectie (1+6) ((mm2) |
3.5-50 |
16 tot 50 |
16 tot 50 |
| Groepsdeel (Cu) ((mm2) |
3.5-50 |
16 tot en met 150 |
16-240 |
| Groepsdeel (Al) ((mm2) |
3.5-70 |
16-240 |
16 tot 300 |
| Max. diameter van de strengen ((mm) |
Ø10 |
Ø25 |
Ø35 |
| Max. compressieverhouding |
85 tot 90% |
85 tot 90% |
85 tot 90% |
| Maximale lijnsnelheid (m/min) |
70 tot 150 |
170-200 |
170-200 |
| Rotatiesnelheid (rpm) |
Maximaal 800.
|
500 max. |
350 max. |
| Verplaatsingshoogte (mm) |
40 tot en met 350 |
50-600 |
60-600 |
Productbeschrijving:

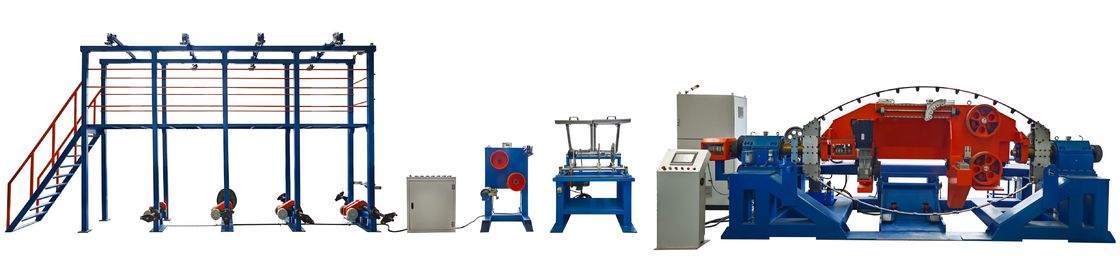

Onze productielijn met 1250 double-twist stranding bestaat hoofdzakelijk uit de pay-off stand, de magnetische poederspanningsstand, de draadloze montagestand en de double-twist stranding host.
Ten eerste ondersteunt onze pay-off stand twee pay-off methoden. De eerste is het gebruik van draad rollen voor pay-off. Deze methode is geschikt voor draad rollen met een diameter van 500 mm of 630 mm.Het onderste deel van de afbetalingsstand integreert spanningsregeling om ervoor te zorgen dat de spanning van de draad constant is tijdens het trekprocesDe koperdraden worden door de bovenliggende geleidingswielen samengevoegd en vervolgens naar de daaropvolgende magnetische poederspanningsstaander geleid.
In vergelijking met het afbetalen met draadspellen kan elk van onze draadmanden ongeveer 2,5 ton koperdraad bevatten, waardoor de moeite met het vervangen van draadspellen aanzienlijk wordt verminderd.En omdat er een volledige koperdraad in de draadmand is, wordt ook het werk van de lasverbindingen bespaard.
Hier moeten we onze klanten ook eraan herinneren dat vanwege het algemene misverstand dat deze passieve aflossingsmethode de draad zal rekken en verlengen,Maar onze meer dan 20 jaar ervaring met de productie van kabels heeft bevestigd dat er geen probleem is.Nog belangrijker is dat deze oplossing onze gebruikers kan helpen om aanzienlijke kosten te besparen in vergelijking met 7 actieve pay-off-stands.
Dit is de magnetische poederspanningsstand die we net hebben genoemd.de trekkracht van de draden stabieler makenAls de koperdraad onverwachts leegloopt of breekt tijdens het strandingproces, zal dit apparaat een stopzetting veroorzaken.
De volgende is onze draad montage stand. Na het passeren van deze gaten, de 7 draden worden geconcentreerd samen en worden één strand. Hier kunnen we een motor-gecontroleerde draadloze onderdeel te zien.Door te draaien in dezelfde richting als de stranding, wordt de slijtage op het geleideroppervlak verminderd, waardoor de geleider beter door de vormgaten kan gaan.
Dit is onze stranding gastheer, de boeg is gemaakt van koolstofvezel, veel lichter en taaier dan traditioneel veer staal.waardoor onze productiesnelheid 140 meter per minuut kan bereiken.In tegenstelling tot onze concurrenten kunnen onze machines in het algemeen slechts 100 meter per minuut bereiken.We hebben het verbeterd met een intelligente temperatuurgecontroleerde olie koeltechnologie.Als het wordt gecombineerd met een compressor met een hoog vermogen, kan het de temperatuur van de hoofdas aanzienlijk verlagen.de machine wordt automatisch uitgeschakeld om oververhitting te voorkomen.
Bovendien hebben we deze apparatuur uitgerust met een communicatiemodule voor de distributie van stroom naar de stranding host.het waarborgen van stabiliteit tijdens het gebruik en het verminderen van het falen.
Ten slotte, wat betreft het energieverbruik, dat ook veel klanten bezighoudt, hebben wij servomotoren ingezet, waardoor 15% van de elektriciteit is bespaard.Het geïnstalleerde energieverbruik van de hele machine is ongeveer 90 kW, en het dagelijkse bedrijfsvermogen is ongeveer 15 kW.
Bent u dan geneigd voor een dergelijk product met een eenvoudige opbrengst, een hoge productiecapaciteit en een laag energieverbruik?
