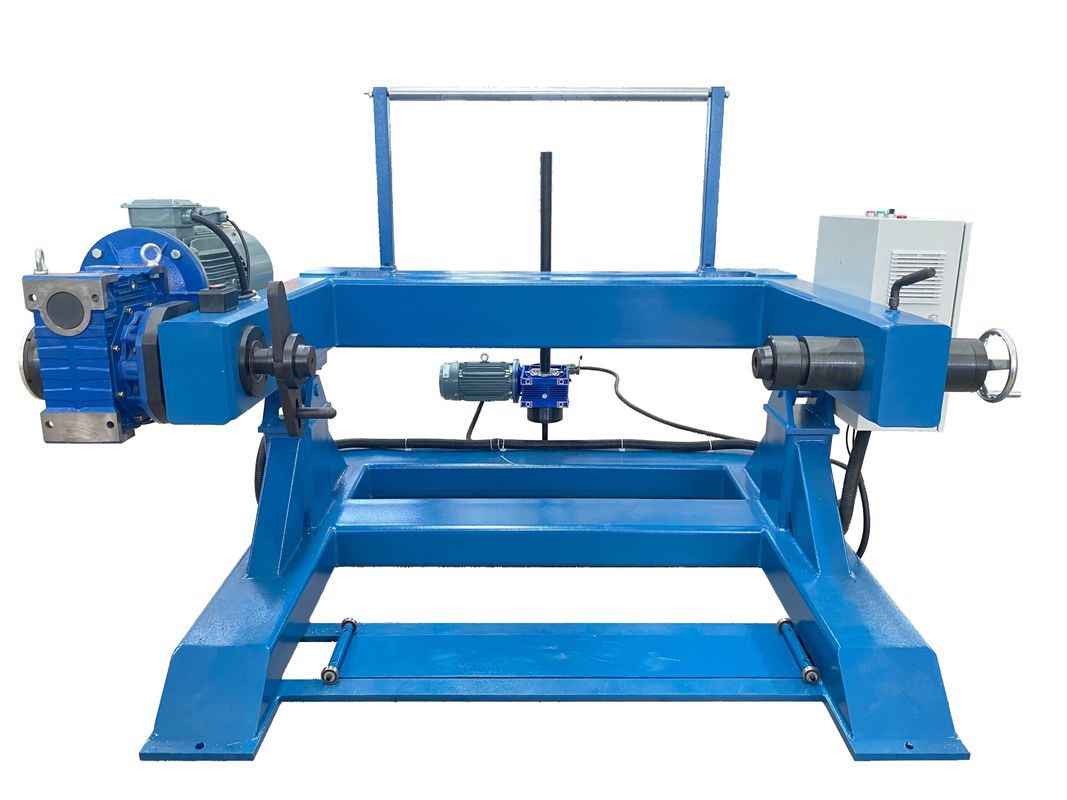

Portaltype Opnames en uitbetalingen van 630 tot 3150

Productgegevens

Eindtype uitbetaling en overname:

1250 tot en met 2500

Onrechtmatige uitbetaling en opname:

630-2000

Portaltechnische uitbetaling en opname:

630-3150

Markeren:

Portaltype Opnames en uitbetalingen

Neem op en betaal af machine

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Verpakking Details

Standaardverpakking, vrachtzending

Levertijd

30 dagen

Betalingscondities

L/C, T/T

Levering vermogen

20 sets per maand

Productbeschrijving

Toepassing:

We bieden een reeks opnames en uitbetalingen aan om te voorzien in bobbins en rollen van verschillende grootte.

Technische specificatie:

1. schachtloze opname

Model	Φ630	Φ800		Φ1000	Φ1250		Φ1600
Toepasselijke spoeldiameter	Φ500-φ630 mm	Φ630-φ800 mm		Φ630-φ1000 mm	Φ800-φ1250 mm		Φ1250-φ1600 mm
Breedte van de spoel	375-475 mm	475-600 mm		475-750 mm	600-950 mm		950-1180 mm
Toepasselijke draaddiameter	Φ1.0-φ5.0 mm	Φ2.0-φ10 mm		Φ2.0-φ13 mm	Φ4.0-φ15 mm		Φ5.0-φ20 mm
Lijnsnelheid (kleine spoel)	≤125 m/min	≤157 m/min		≤157 m/min	≤251 m/min		≤376 m/min
Lijnsnelheid (grote spoel)	≤157 m/min	≤251 m/min		≤314 m/min	≤376 m/min		≤502 m/min
Liftmotor	0.55 kW	0.75 kW		0.75 kW	1.5 kW		1.5 kW
terugbetalende motor	5.5 kW	7.5 kW		7.5 kW	11 kW		15 kW
Oversteken	Doorlopen van de rollende ring	draadstaaf	Motor 0,4 kW	Doorlopen van de rollende ring	draadstaaf	Motor 0,4 kW	draadstaaf	Motor 0,4 kW
Metode voor het vastklemmen van de speld	met een vermogen van niet meer dan 10 kg	met een vermogen van niet meer dan 10 kg		met een vermogen van niet meer dan 10 kg	met een vermogen van niet meer dan 10 kg		met een vermogen van niet meer dan 10 kg
Max.belasting	600 kg	1000 kg		800 kg	2000 kg		3500 kg

De vergoeding van de vergoeding van de vergoeding van de vergoeding

Model	Φ630	Φ800	Φ1250	Φ1600
Toepasselijke spoeldiameter	Φ500-φ630 mm	Φ630-φ800 mm	Φ800-φ1250 mm	Φ1250-φ1600 mm
Breedte van de spoel	375-475 mm	475-600 mm	600-950 mm	950-1180 mm
Toepasselijke draaddiameter	Φ0.8-φ4.0 mm	Φ1.0-φ4.5 mm	Φ4.0-φ10 mm	Φ5.0-φ16 mm
Lijnsnelheid (kleine spoel)	≤690 m/min	≤865 m/min	≤1180 m/min	≤1130 m/min
Lijnsnelheid ((grote spoel)	≤865 m/min	≤1380 m/min	≤1780 m/min	≤1570 m/min
Liftmotor	0.55 kW	0.75 kW	1.5 kW	1.5 kW
magnetische koppelingsrem	5 kg	10 kg	10 kg	20 kg
Metode voor het vastklemmen van de speld	met een vermogen van niet meer dan 10 kg	met een vermogen van niet meer dan 10 kg	met een vermogen van niet meer dan 10 kg	met een vermogen van niet meer dan 10 kg
Max. lading	600 kg	1000 kg	2000 kg	3500 kg

De actieve uitbetaling zonder schacht:

Model	Φ630	Φ800	Φ1250	Φ1600
Toepasselijke spoeldiameter	Φ500-φ630 mm	Φ630-φ800 mm	Φ800-φ1250 mm	Φ1250-φ1600 mm
Breedte van de spoel	375-475 mm	475-600 mm	600-950 mm	950-1180 mm
Toepasselijke draaddiameter	Φ0,8-φ4,0 mm	Φ1,0-φ4,5 mm	Φ4.0-φ10 mm	Φ5,0-φ16 mm
Lijnsnelheid (kleine spoel)	≤ 125 m/min	≤157m/min	≤ 251 m/min	≤ 376 m/min
Lijnsnelheid ((grote spoel)	≤157m/min	≤ 251 m/min	≤ 376 m/min	≤ 502 m/min
Liftmotor	0.55 kW	0.75 kW	1.5 kW	1.5 kW
magnetische koppelingsrem	5.5 kW	5.5 kW	11 kW	11 kW
Metode voor het vastklemmen van de speld	met een vermogen van niet meer dan 10 kg	met een vermogen van niet meer dan 10 kg	met een vermogen van niet meer dan 10 kg	met een vermogen van niet meer dan 10 kg
Max. lading	600 kg	1000 kg	2000 kg	3500 kg

Uitbetaling en opname door het portaaltype

Model	Φ1600	Φ2000	Φ2500	Φ3150
Toepasselijke spoeldiameter	φ1250-φ1600 mm	φ1600-φ2000 mm	Φ1800φ2500 mm	Φ1600-φ3150 mm
de breedte van de spoel	950-1180 mm	1180-1500 mm	1320-1900 mm	1180-2300 mm
toepasselijke draaddiameter	Φ5-φ40 mm	Φ7-φ70 mm	Φ10-φ100 mm	Φ20-φ130 mm
lijnsnelheid	≤245 m/min	≤175 m/min	≤235 m/min	≤194 m/min
hefmotor	0.75 kW*2	1.5KW*2	1.5KW*2	2.2KW*2
klemmotor	0.75 kW	1.1 kW	1.1 kW	2.2 kW
doortrekkende servomotor	0.75 kW	1.5 kW	1.5 kW	1.5 kW
opvangmotor	5.5 kW	5.5 kW	5.5 kW	11 kW
Max. lading	6T	8T	15T	18T
