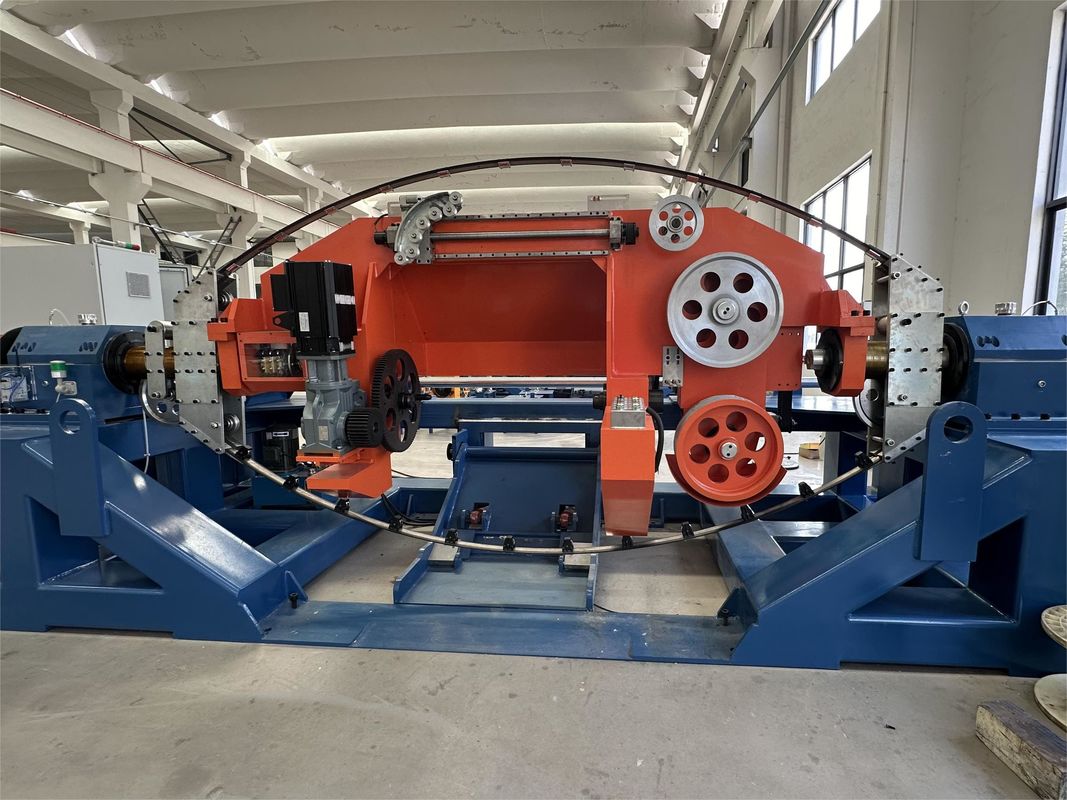

Hoge snelheid 800 RPM 1250 Double Twist Buncher Machine voor 10 16 25 35 kabel
Technische specificatie
| Model |
YL-1600 |
| Diameter van het gestreepte product (mm) |
Max, ik ben er klaar voor.30 |
| Stranding sectie oppervlakte mm2 |
16-95 |
| Diameter van de inlaatgeleider (mm) |
1.2-3.6 |
| Dia. van inlaatdraad (mm) |
1.0-10.0 |
| Lijnsnelheid (m/min) |
Max, ik ben er klaar voor.150 |
| Strandpitch (mm) |
60 tot 400 |
| Rotatiesnelheid (rpm) |
Max, ik ben er klaar voor.500 |
Toepassing:
Geschikt voor het spannen van koperen geleiders, aluminiummetaalgeleiders, enz., en voor het spannen van kabelkerndraad.
Kenmerken:
- De machine wordt bestuurd door een PLC met een mens-machine-interface.De strengte van het strand kan flexibel worden ingesteld met behulp van het touchscreen.
- Het heeft een boog van koolstofvezelmateriaal, dat sterk en licht is.
- De boeg, de tractie en de opheffing gebruiken allemaal onafhankelijke motoren.
- De productie-efficiëntie van de dubbeldraaier is ongeveer 3 keer hoger dan die van de stijve strander.
Productbeschrijving:
De "High Speed 800RPM 1250 Double Twist Buncher Machine" is een gespecialiseerd apparaat dat wordt gebruikt in de draad- en kabelindustrie.Het is ontworpen om meerdere kabels samen te bundelen of te verzamelen om een kabelassemblage te makenDe machine werkt met een hoge snelheid van 800 bewegingen per minuut (rpm) en heeft een modelnummer of specificatie van "1250" dat kan verwijzen naar de grootte of capaciteit.
Deze machine is geschikt voor het werken met kabels van bepaalde afmetingen, waaronder 10, 16, 25 en 35.Deze cijfers vertegenwoordigen meestal de doorsnede van de kabels in vierkante millimeterDe machine kan kabels binnen deze grootteklassen verwerken en ze effectief bij elkaar binden.
Het "Double Twist"-mechanisme in de machine zorgt ervoor dat de kabels in twee richtingen tegelijkertijd worden gedraaid.en verbeterde mechanische sterkte in de resulterende kabelassemblage.
Bij het gebruik van de High Speed 800RPM 1250 Double Twist Buncher Machine voor de productie van kabels worden meerdere kabels in de machine gevoerd.De roterende onderdelen van de machine verzamelen de kabels op een gecontroleerde manierDe kabels worden vervolgens in een dubbel draaipatroon met elkaar verwikkeld, waardoor een strak gebundelde kabelverzameling ontstaat.
De resulterende kabelverzameling kan voor verschillende toepassingen worden gebruikt, waaronder elektriciteitsdistributie, telecommunicatie en industriële bedrading.De hoge snelheid van de machine zorgt voor een efficiënte en productieve kabelproductie.
Het is belangrijk op te merken dat de genoemde kabelgroottes en de specifieke mogelijkheden van de machine kunnen variëren afhankelijk van de fabrikant en het model.snelheidsvermogen, en aanvullende functies om aan de specifieke eisen inzake de montage van kabels en de productiebehoeften te voldoen.
Technische parameters van 1250 Bow-type dubbel draaimachine
I. Toepassing:
Deze machine is geschikt voor het stranden van geïsoleerde draadstaven zoals stroomkabel, communicatiekabel, computer- en instrumentkabel, kopergeleider, aluminiumgeleider, BV, BVV, RV en RVV.
II. Kenmerken en eigenschappen:
1Het adopteert geïmporteerde roterende dubbele boogsplaten van koolstofvezel en heeft een licht gewicht, een kleine centrifugale kracht en een hoge rotatiesnelheid.
2. PLC controleert het hele proces van de productielijn met programma controle van PLC stranding pitch.
3Het lager van de machine neemt de geïmporteerde merken NSK en KOYO, hoge sterkte synchrone band transmissie kracht met hoge transmissie nauwkeurigheid en laag geluid,geïmporteerd gas-vloeistof onder druk geschikt schijferremsysteem, op en neer spoel in motor aangedreven transport type, zelfstandig gesloten beschermende deksel.
4. Het adopteert hoge hardheid chroom staaf als een leidraad tijdens draad ranging, multi-startthread transmissie kracht snelheid reductie motor aandrijving.die in het werkproces kunnen worden aangepast.
5De structuur van de pneumatische schacht is eenvoudig en handig te bedienen.
6Het pre-twisting-apparaat met multi-hole inlaatdraadverspreidingsplaat regelt meerdere draden laag voor laag met concentrische stranding.Er is een roterende mal en twee vaste malen en knijp malen geïnstalleerd in en buiten de machine om de dichtheid en rondheid van de gestreepte geleider te garanderen.
7. Actieve type pay-off kan een constante spanning van de draadstring houden, waardoor lekken van stranding effectief worden voorkomen.
8De hoofdas is ontworpen met een temperatuurregelsysteem, dat zal stoppen met werken en een herinnering geeft om smeerolie toe te voegen om automatische bescherming te bieden in geval van te hoge temperatuur
