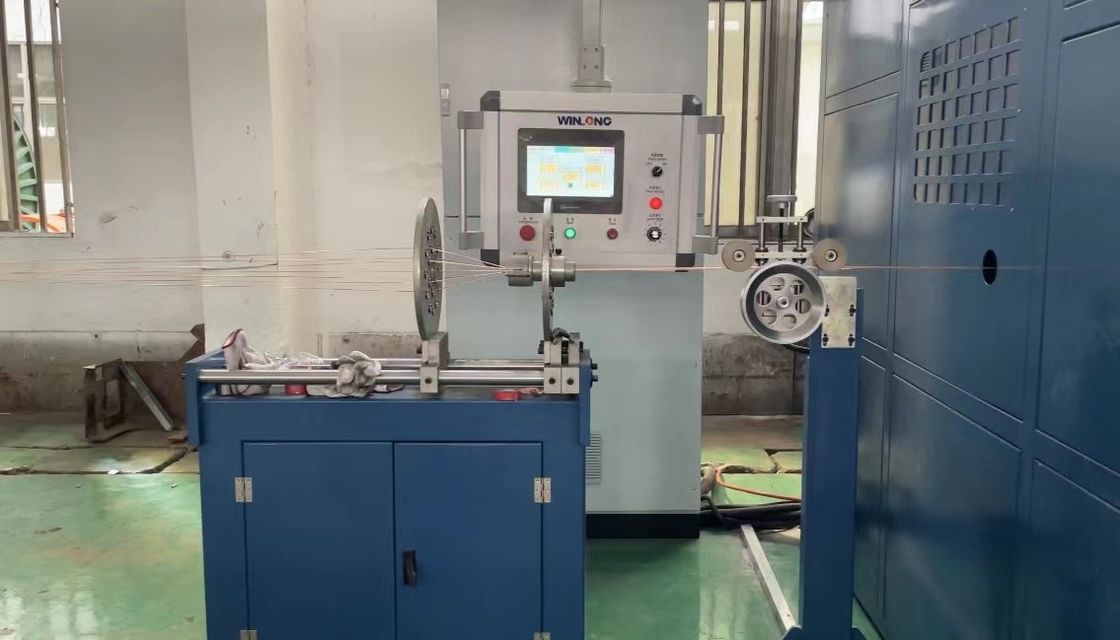

0.08-1.04mm Elektrische koperdraadbundelmachine met dubbele draai
Technische specificatie
| Model |
YL-1600 |
| Diameter van het gestreepte product (mm) |
Max, ik ben er klaar voor.30 |
| Stranding sectie oppervlakte mm2 |
16-95 |
| Diameter van de inlaatgeleider (mm) |
1.2-3.6 |
| Dia. van inlaatdraad (mm) |
1.0-10.0 |
| Lijnsnelheid (m/min) |
Max, ik ben er klaar voor.150 |
| Strandpitch (mm) |
60 tot 400 |
| Rotatiesnelheid (rpm) |
Max, ik ben er klaar voor.500 |
Toepassing:
Geschikt voor het spannen van koperen geleiders, aluminiummetaalgeleiders, enz., en voor het spannen van kabelkerndraad.
Kenmerken:
- De machine wordt bestuurd door een PLC met een mens-machine-interface.De strengte van het strand kan flexibel worden ingesteld met behulp van het touchscreen.
- Het heeft een boog van koolstofvezelmateriaal, dat sterk en licht is.
- De boeg, de tractie en de opheffing gebruiken allemaal onafhankelijke motoren.
- De productie-efficiëntie van de dubbeldraaier is ongeveer 3 keer hoger dan die van de stijve strander.
Productbeschrijving:
De "0.08-1.04mm Electrical Copper Wire Bunching Machine" is een gespecialiseerd apparaat dat wordt gebruikt in de draadproductie-industrie.Het is ontworpen om meerdere elektrische koperdraden samen te bundelen om een kabel te makenDe machine is speciaal geschikt voor draden met een diameter van 0,08 mm tot 1,04 mm.
Het "Double Twist"-mechanisme in deze machine betekent dat de draden in twee richtingen tegelijkertijd kunnen worden gedraaid.verbetering van de algemene sterkte en flexibiliteit van de draad.
Bij gebruik van de elektrische koperdraadbundelmachine worden de koperdraden binnen het gespecificeerde diameterbereik in de machine gevoerd,En de machine verzamelt ze samen zonder te draaien om een bos te creërenDit gebundelde proces wordt meestal gebruikt wanneer een kabel vereist dat meerdere draden worden gegroepeerd zonder te draaien, zoals in stroomkabels of besturingskabels met parallelle geleiders.
De roterende componenten van de machine verzamelen de draden op een gecontroleerde manier, waardoor de juiste uitlijning en spanning wordt gewaarborgd.een sterkere en duurzamere structuur vormen.
De elektrische koperdraadbundelmachine met dubbele draaifunctie is speciaal ontworpen voor elektrische koperdraden,met een vermogen van meer dan 50 WDe capaciteiten en specificaties van de machine, zoals het snelheidsbereik en de draadcapaciteit,kan variëren afhankelijk van de specifieke fabrikant en model.
Het is belangrijk op te merken dat het genoemde draaddiameterbereik van 0,08 mm tot 1,04 mm als voorbeeld wordt gegeven.Verschillende machines kunnen verschillende diameterbereiken en extra functies hebben om aan specifieke draadgroottes en productievereisten te voldoen.
Prestatie-eigenschappen:
Cantilever single twist machine met cantilever structuur en neemt PLC programma + frequentieconversie snelheidsregeling + pneumatische besturing, om de uniforme spanning van de kabel te garanderen;met een gewicht van niet meer dan 10 kg,, wordt een enkelvoudige draaistructuur aangenomen, en een stuurwiel met een grote diameter is ontworpen om buigingen en lage verliezen tot een minimum te beperken;en de dwarsbeweging van de draadrol, door middel van de dubbele besturing van de mechanische koppeling en het elektrisch apparaat, ervoor zorgen dat de eenheid heeft een uitstekende synchronisatie van de vier staten van start, normale werking, slow stop,en noodstopStabiele eigenschappen, stabiele prestaties van de draaiing, eenvoudige werking, om uitstekende productprestaties te garanderen.
φ1000 mm kantillever enkel draaimachine:
I. Toepassing van de apparatuur: geschikt voor het stranden van koperdraden met meer dan zeven strengen, zoals elektronische draden, stroomdraden, lege koperdraden, netwerkadraden, enz.
II. Creelstand (afzonderlijk geladen)
1) Verticaal type (met verstelbare spanning)
a: Het wordt aan de zijkant van de apparatuur geplaatst. Het kan 12 of 24 koppen hebben. De afbetalende bak heeft een maximale buitendiameter van 8′′.
2) Horizontaal type (met verstelbare spanning)
b: Het wordt ook aan de zijkant van de apparatuur geplaatst. Het kan 6 of 12 koppen hebben.
II. Structuur van de draad
1) Na afbetaling van de creel stand, alle draden zal eerst een distributeur
Plaat via een groep ijle katrolen en dan de matrijzen voor het stranden.
IV. Prestaties en parameters van de apparatuur:
Rechterhands model: De bediener kijkt naar voren en de draden gaan naar rechts. (.)
- Rotatiesnelheid van de boogband: maximaal 1800 t/min. De boogband is van het type ijzeren katrol.
- Verplaatsing: 11,15 mm-60,24 mm (het kan op verzoek van de klant worden aangepast).
- Berekening van de lengte van de streng: m/min=lag*2/1000*strengsnelheid per minuut
- Richting van het leggen: links of rechts
- Diameter van elke voedingsleiding: Ø0,16 mm-Ø1,0 mm
- Verplaatsing van de stranden: 0,4 mm2-5,5 mm2
- Draadopstelling: Geregelde draadopstelling voor gepolijste staaf van het Duitse type met verstelbare traverse en afstand
- Spindel smeer: handmatig vetvoeren via een vetpistool
- Rijmotor: Het bestaat uit een AC 380V 1400RPM de teco motor voor het rijden10HP 10HP Amerikaanse Emerson converter en kan stapsloze snelheidsregulatie realiseren.
- remmen: elektromagnetische rem die automatische remmen kan realiseren door interne en externe ontkoppeling
- Ontkoppelingsbescherming: automatische stopzetting en alarm bij interne en externe ontkoppeling
- Inching: De inchingknop aan de buitenkant van de elektrische console
- Versnellingsweergave: de tachometer op het bedieningspaneel
- Elektrische besturing: De installatie en werking van de elektrische parameters van de apparatuur geschiedt via het bedieningspaneel.
- Externe stroomleiding: de gebruiker moet de externe stroomleiding aansluiten op de elektrische kast.
- Alarmlamp: rood
- Meterteller: elektronische meterteller met zes cijfers
- Elektrische elementen: nationale of internationale bekende merken
- Lagers: Lagers die met originele verpakkingen uit Japan en Duitsland zijn ingevoerd (zoals KOYO, NSK en FAG)
- Interne accessoires: nationale of internationale bekende merken
- Ruis: < 75 dB (gemeten op 1000 mm afstand)
- Omgevingsvochtigheid: ≤ 90% (indien deze hoger is dan 90%, droog het droog door te blazen voordat de apparatuur wordt ingeschakeld)
- Werkplaatstemperatuur: ≤ 40°C (indien deze hoger is dan 40°C, wordt de omvormer automatisch beschermd)
- Vloeroppervlakte: L3100*W1800*H1700MM
- Kleur van de behuizing: appelgroen (op verzoek van de klant)
