Elektronisch 1,5 2,5 kabel extrusie lijn machine voor jas schede PVC kabel
Specificatie:
| Model |
HS35-40 |
HS45-50 |
HS65 |
HS70 |
HS80 |
HS90 |
HS100 |
HS120 |
HS150 |
HS200 |
| Diameter van de auger (Ø mm) |
35 tot 40 |
45 tot 50 |
65 |
70 |
80 |
90 |
100 |
120 |
150 |
200 |
| Diameter van het werkstuk (Ø mm) |
0.4-3 |
0.8-6 |
1.8-15 |
2 tot 20 |
3 tot 30 |
8 tot 40 |
5-50 |
8-80 |
10-120 |
20 tot en met 170 |
| Vermogen van de extruder (kW) |
Standaard |
2.2-11 |
11-15 |
30 |
30 tot 37 |
53-75 |
75-90 |
110 |
110 tot en met 132 |
160-200 |
315 |
| Verhoging van de productiviteit |
45611 |
18.5-22 |
37 |
45 |
90 |
110 |
132 |
160 |
250 |
375 |
| Productiviteit bij extrusie (kg/uur) |
Standaard |
PVC |
40 tot 55 |
75 tot 80 |
140-160 |
160-180 |
230 tot en met 250 |
300 tot en met 330 |
380 tot en met 430 |
500 tot 550 |
640 tot en met 650 |
900 tot 1000 |
| LSZH |
25-35 |
50-55 |
110-120 |
120-150 |
180 tot 210 |
220 tot en met 320 |
290 tot en met 320 |
350 tot en met 380 |
600-700 |
1000-1100 |
| Verhoging van de productiviteit |
PVC |
60 tot 70 |
110-120 |
190-200 |
290 tot 300 |
330 tot en met 350 |
430 tot en met 450 |
530-550 |
780-800 |
1100-1200 |
1600-1800 |
| LSZH |
35-45 |
90 tot 100 |
180-200 |
200 tot 220 |
270 tot en met 290 |
330 tot en met 350 |
400-420 |
520 tot en met 540 |
730 tot en met 750 |
1100-1200 |
| Lijne snelheid (m/min.) |
PVC-norm |
250 |
250 |
200 |
200 |
120 |
120 |
100 |
100 |
80 |
80 |
| LSZH met hoge snelheid |
800 |
800 |
550 |
550 |
500 |
500 |
200 |
200 |
200 |
200 |
Beschrijving1:
Deze machine wordt gebruikt voor het isoleren of omhullen van LSZH-kabels.Het heeft ook een verwarmings- en koelsysteem dat is afgestemd op de behoeften van de machine om de optimale werktemperatuur te garanderenBovendien is er een gebruiksvriendelijk PLC-bedieningspaneel voor snelle aanpassingen van de productieconfiguratie en -instellingen.
Gebeurtenis:
Met behulp van een gespecialiseerde schroef voor LSZH-materiaal en strikte controle van de compressieverhouding op basis van de unieke kenmerken van het materiaal.
Het garanderen van de treksterkte, verlenging en oppervlakteafwerking van LSZH-materiaal door het kiezen van een klemvorm voor isolatie en een semi-klemvorm voor bekleding.
De hele lijn wordt bestuurd door PLC met een mens-machine-interactie-interface, met behulp van digitale besturingstechnologie en PLC-programma's voor een betrouwbaar en flexibel besturingssysteem.
Het koelsysteem van de gehele lijn is van cruciaal belang voor het extruderen van LSZH-materiaal, daarom wordt een speciaal systeem voor het regelen van de temperatuur van verwarming en koeling ingevoerd.
Over ons
Jiangsu hopda Machinery Co., Ltd werd opgericht in 1989 en is gevestigd in Guanlin Industrial Zone, Yixing City, Jiangsu Provincie.met een productiewerkplaats van 40 personenJiangsu hopda Machinery Co., Ltd. is een op technologie gebaseerde onderneming die intelligente kabel R & D integreert.ontwerpHet bedrijf heeft meer dan 50 sets grootschalige productieapparatuur en verzamelde activa van bijna 100 miljoen yuan.een complete set productieapparatuur voor intelligente draden, met inbegrip van: extruder, frame stranding machine, kabelvormende machine, high speed stranding machine, active untwisting twisting machine, ring packaging machine, 1860 crank cable tie wrapping machine,met een vermogen van niet meer dan 50 W, bundelmachine, pantsermachine, koperen schermmachine, actief opnemen en afbetalen, portieropnemen en afbetalen, kruipende trekmachine,Intelligente schommelverpakkingen en palletisering, enz. Door de integratie van internettechnologie en de assemblage-industrie, gecombineerd met cloudoplossingen, kunnen klanten de orderproductie situatie te allen tijde en overal visualiseren,en realiseer 24-uurs remote collaboratieve after-sales service, die een goede reputatie en veel lof op de markt heeft gekregen.
Achter de schaal is productkwaliteit de kern van de concurrentie van ondernemingen, is het magische wapen om klanten te winnen, bedrijfsnormen blijven verbeteren, corporate governance blijft verbeteren.De combinatie van O&O en intelligente productie omvat momenteel veel kabelfabrieken in binnen- en buitenland., en de producten worden geëxporteerd naar het Midden-Oosten, Europa, Noord- en Zuid-Amerika en andere regio's om de exportindustrie te bedienen.
Met de revitalisatie van de nationale industrie als onze eigen verantwoordelijkheid, onder de ontwikkelingsmogelijkheid van het nieuwe tijdperk zullen we nog steeds de productiewijze van "hoge efficiëntie",de kern van intelligente productie te vormen.- Zelfvertrouwen, naast elkaar ontwikkelen en met industrie teruggeven aan de samenleving.

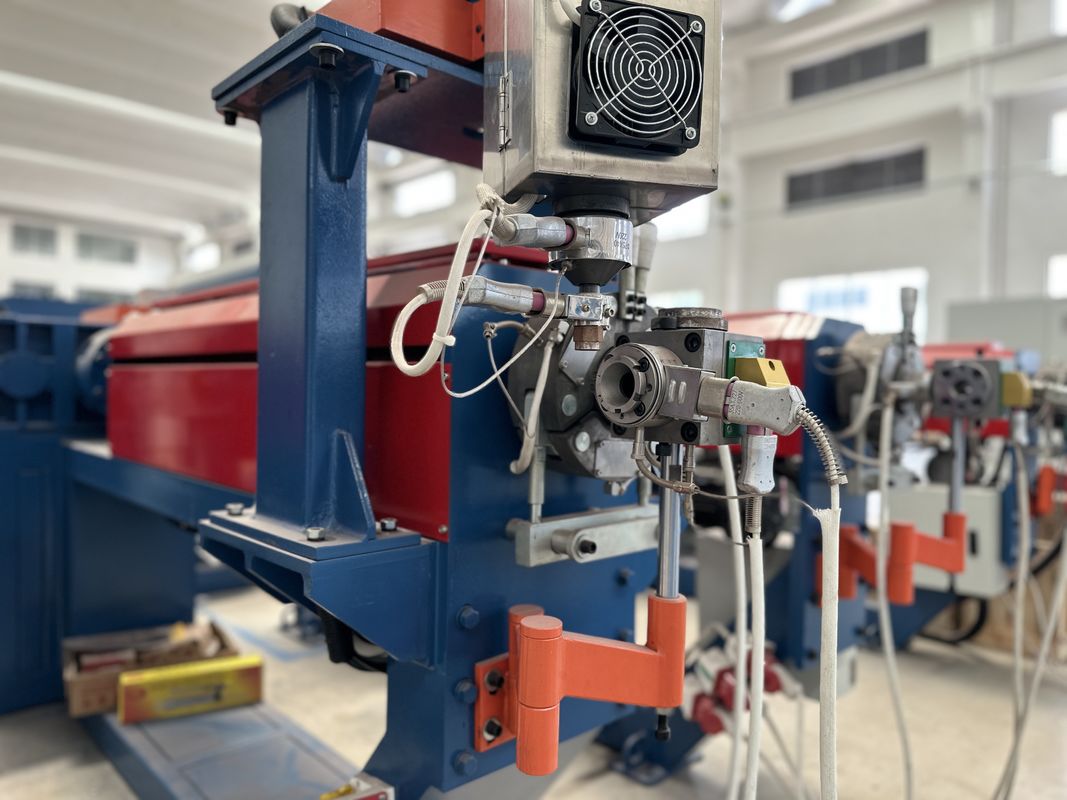

Extrusiehost
Toepasselijk materiaal: PVCE, plastisatiegraad van 100%.
Maximaal uitdrukkingsvermogen: 140 kg/uur.
Afgewerkte draaddiameter: 2 ̊10 mm
Mechanische middelhoogte: 1000 mm
Verhouding tussen lengte en diameter: 1:25
Compressieverhouding: 1:2.8
Materiaal van de schroef: één Ø70 mm, rotatiekoers van de schroef: 0 ̊90 RPM,
schroef met volledige tand stikstofbehandeling van gelegeerd staal en gechromeerd gepolijst oppervlak
Materiaal van de schroefcilinder: 38CrMoA1A legeringsstaal, stikstofbehandeling en nauwkeurig slijpen.De oppervlakte hardheid in de schroefcilinder is R2-3 graad hoger dan die van het vooroppervlak van de schroef en de schroef draad.
Versnellingsbak: Imitatie van de Italiaanse versnellingsbak met geharde spiraalversnellingsbak, materiaal van gegoten staal, smeer met oliebad, tandoppervlak met een hoog rendement en toepassing van het Japanse NACHI-lagers.
Elektrische verwarming: totaal 380 V, met zelfs driefasige gescheiden stroom.
Schroefcilinder elektrische verwarming zone 4, de gegoten aluminium verwarming ring verwarming is bevestigd met koelluchtkanaal.
Elektrische verwarming van het hoofd zone 1, verwarming door gegoten aluminium verwarming ring.
Elektrische verwarmingszone 1, elektrische plaatverwarming
Elektro-verwarming zone 1, verwarming door de elektro-thermische tabletten.
Koeling: schroefcilinder zone 4, gebruik 4 sets koelventilatoren ((250W).
Temperatuurregeling: Gebruik de automatische PID-temperatuurregelaar die is gemaakt in Yangming, Taiwan, stel de bediening automatisch in op 0-399°C en gebruik KTYP als thermisch koppel.
Klemmen van het hoofd van de machine: met behulp van een ratel snelle sleutel, keten aandrijving dubbele klem.
Host motor: 22kw. Jiangmen motor SINEE omvormer
Kopklemmen: met behulp van een ratel snelle sleutel, keten aangedreven dubbele klemmen.
